洁净厂房电缆敷设施工步骤
发布者：翼展净化工程公司浏览次数：发布时间：2022-09-27
(1）施工步骤
①在电缆进线口固定好电缆保护滑轮及三联电缆滑轮，沿电缆线路在桥架上每隔 1.5~2m 放置对电缆滑轮支架，在拐弯处固定 1~2个导向轮，卷扬机或纹盘向轮根据电缆规格选择小型或重型；在末端钢丝绳进线处固定 1个多联电缆滑轮，此处与电缆奎引机最少要成 45°角，条件允许的情况下可为 30°角。电缆滚轮电缆导向轮
②将车引机接通电源，所有敷设电缆的施工人员安排到位，电缆盘架好，使其转动自如（电缆放电缆轴线架尽量在电缆人口处附近，电缆展开时，应从上冠券面展开上桥架，减少电缆的自重)；把钢丝绳沿桥架上的各个滚轮一一穿过，一直拉至电缆盘处；缆牵引网套套在电缆头上绑好，开启车引机，让电缆头穿过第一处的电缆多联滚轮。此时沿途工人（10~15m 1人）密切注意电缆前进的情况，使电缆在桥架中心前进，钢管不滑出滚轮支架。在电缆向前牵引的同时鄉上一根钢丝绳，一起敷设到终点，为敷设第二根电缆做好准备。
③ 电缆敷设前要根据敷设的每一个段落，把电缆依据由远至近、由下至上的顺序排列编号；敷设时根据编号及电缆在桥架内所占的空间，把第一根电缆的位置确定下来；敷设完毕后绑扎固定，按照顺序敷设第二根电缆，有时电缆的型号、规格、 种类比较多，换电缆盘时比较麻烦，可以把某一种电缆的位置预留出来，等换盘后再把这根电缆补上并固定。严禁电缆在桥架内打绞交叉。

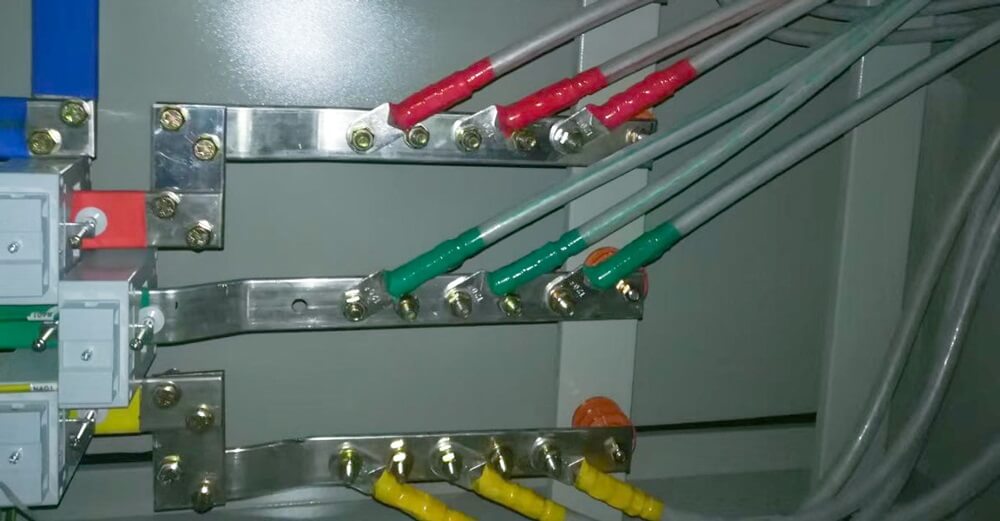

① 在末端电缆分支较多时，预先派人量好从分支处到各个设备及配电箱的长度，用牵引机把此部分电缆余量提前放开，以后再派人敷设到设备及配电箱用电点，并鄉扎整齐，挂标识牌。
⑤水平敷设：电缆沿桥架时，应单层数设、排列整齐、层次清楚。单层里不得有交叉，拐弯处应以较大截面电缆允许弯曲半径为淮。不同等级电压的电缆应分层数设，高压电缆应数设在上层。同等级电压的电缆沿支架敷设时，水平净距不得小于 35mm。
⑥垂直敷设：有条件建议自上而下铺设。自下而上数设时，低层小截面电缆可 用滑轮大绳人力牵引敷设，高层、大截面电缆宜用机械牵引数设。沿支架数设时，支架距离不得大于 1.5m：沿桥架敷设时，每层最少加装两道卡固支架。敷设时，应放一根立即卡固一根。
⑦电缆铺设时要注意编扎扎带在同一排上，而且间隔也要一样，编扎方向一致。一股情况下，扎带头建议在梯架的下方，防止损伤电缆和手指
2） 电缆挂标识牌，标识牌规格应一致，并有防腐性能，挂装应牢固。标识牌上应标明电缆编号、规格、型号及电压等级。敷设的电缆两端均应挂标识牌。沿支架敷设的电缆两端、拐弯处、交叉处，均应挂标识牌，直线段应适当增设标识牌。
(3） 成品保护
①沿桥架或托盘敷设电缆，一般是在各类公用动力管道及净化空调系统基本施工完毕后进行，防止其他专业施工时损伤电缆；电气电缆施工时也应对其他专业工程施工的成品进行保护，防止损伤事件发生。
②电缆两端头处的门窗装好，并加锁，防止电缆丢失或损毁。
（4） 安装质量检查
①电缆的耐压试验、泄漏电流和绝缘电阻的检测应符合施工规范规定，并应记录检测结果。
②检查电缆敷设状况，电缆不得有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，并应做好检查记录。坐标和标高应正确，排列应整齐，标识柱和标识牌应设置准确；对有防燃、隔热和防腐要求的电缆保护措施应完整
③ 在支架上敷设时，固定应可靠，同一侧支架上的电缆排列顺序应正确；控制电缆在电力电缆下面，1kV及其以下的电力电缆应放在1kV以上电力电缆的下面。
④ 电缆转弯和分支处应不紊乱，走向整齐清楚，电缆标识桩、标识牌清晰齐全。检查沿桥架或托盘敷设的电缆的弯曲半径，应满足该桥架或托盘上敷设的较大截面电缆的弯曲半径要求；检查电缆标识牌的挂装状况，且不得有遗漏，并做记录。
