净化空调风管及部件制作的一些基本要求
发布者:翼展净化工程公司浏览次数:发布时间:2022-11-24

3.2.1 基本要求

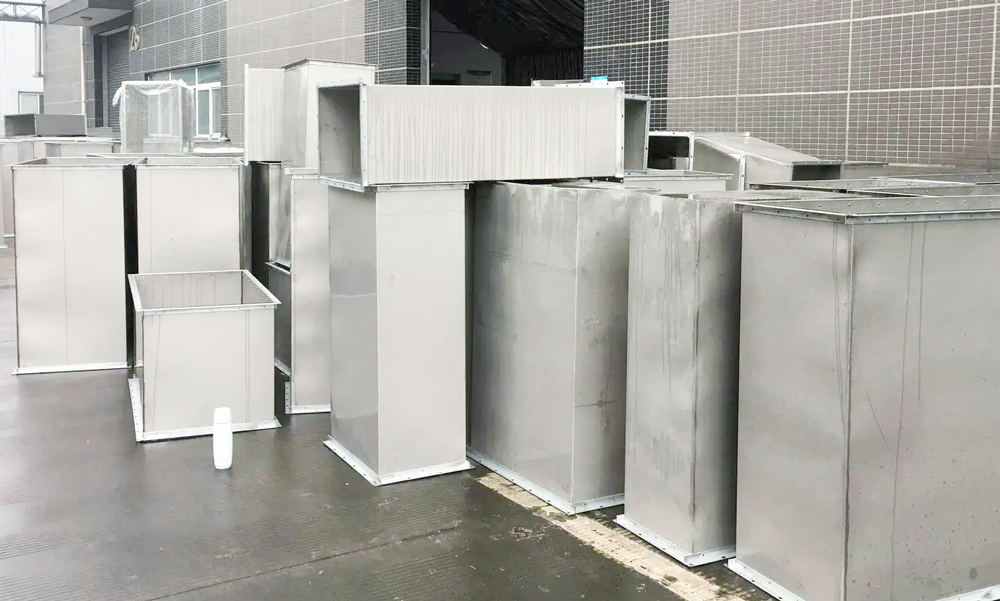

洁净厂房内净化空调系统一般采用金属风管,由镀锌钢板、不锈钢板、铝合金板等制作;只有在洁净室内的产品生产工艺或环境条件要求采用非金属风管时,才采用不燃材料或 B1 类难燃材料,并应做到表面光滑、平整、不产生、不霉变。翼展本节仅介绍金属风管的制作。在国家标准《洁净厂房施工及质量验收规范》(GB 51110) 要求空气洁净度等级为 1~5级的洁净室风管应为高压风管系统,6~9级应为中压风管系统。

1.风管制作材料的品种、规格、性能与厚度应符合设计图纸和现行国家标准的规定。当设计没有规定时,镀锌钢板的厚度不得小于指定的要求;不锈钢板的厚度不得小于标准要求:铝板的厚度不得小于标准要求。

2.为确保净化空调系统送风、回风、新风管道易清洁、不产尘、不积尘和严密性的严格要求,按 GB 51110 的规定,净化空调系统风管的制作有如下要求:矩形风管的边长小于或等于 900mm时,地面板不得采用拼接;大于900mm 的矩形风管,不得采用横向拼接;风管所用的螺栓、螺母、垫圈和铆钉均应采用与管材性能相适应,且不产生电化学腐蚀的材料;不得采用抽芯铆钉;风管内表面应平整、光滑,不得在风管内设加固框及加固筋



3.风管无法兰连接时不得使用 S型插条、直角型插条及联合角型插条等形式;空气洁净度等级为 1~5级的净化空调系统风管不得采用按扣式咬口;镀锌钢板风管不得有镀锌层严重损坏的现象。风管法兰的螺栓及铆钉孔的间距,当空气洁净度等级为1~5级时,不应大于80mm;6~9级时,不应大于 100mm。矩形风管的边长大手 1000mm 时,不得采用无加固措施的薄钢板法兰风管。做出上述规定的理由是:若风管采用拼接缝或在风管内设加固框、加固筋等,会使风管内表面四凸不平或出现积存污染物的 “死角”,容易积尘,也不易清洁;连接用螺栓、铆钉等的材质与风管材 匹配不当,可能产生电化学腐蚀;若镀锌钢板风管出现镀锌层表层大面积白花、浅层粉化等损坏现象,会使安装后或运行中的风管发生锈蚀、产尘,污染洁净空气。

4.空气洁净度等级为 1~5级的洁净室(区),由于对污染物有严格的控制要求,因此若送风、回风、新风管采用按扣式咬口形式,将会使风管内不易清洁,降低送、回风洁净度;风管连接的法兰上的螺栓或铆钉孔的间距大小,会影响风管的严密性,所以应按不同的空气洁净度等级分别规定不同的间距
